Strumento di misura industriale per l'allineamento delle macchine utensili

Livella quadra a bolla d'aria Livella a telaio di precisione in ghisa Strumento di misura industriale per allineamento macchine utensili

Descrizione:

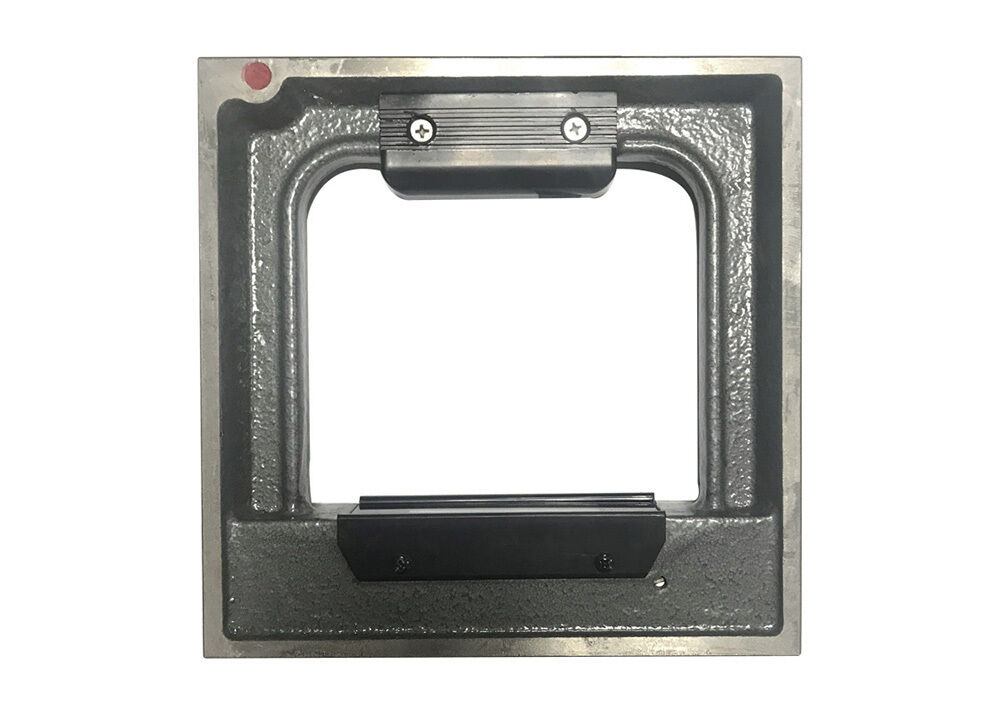

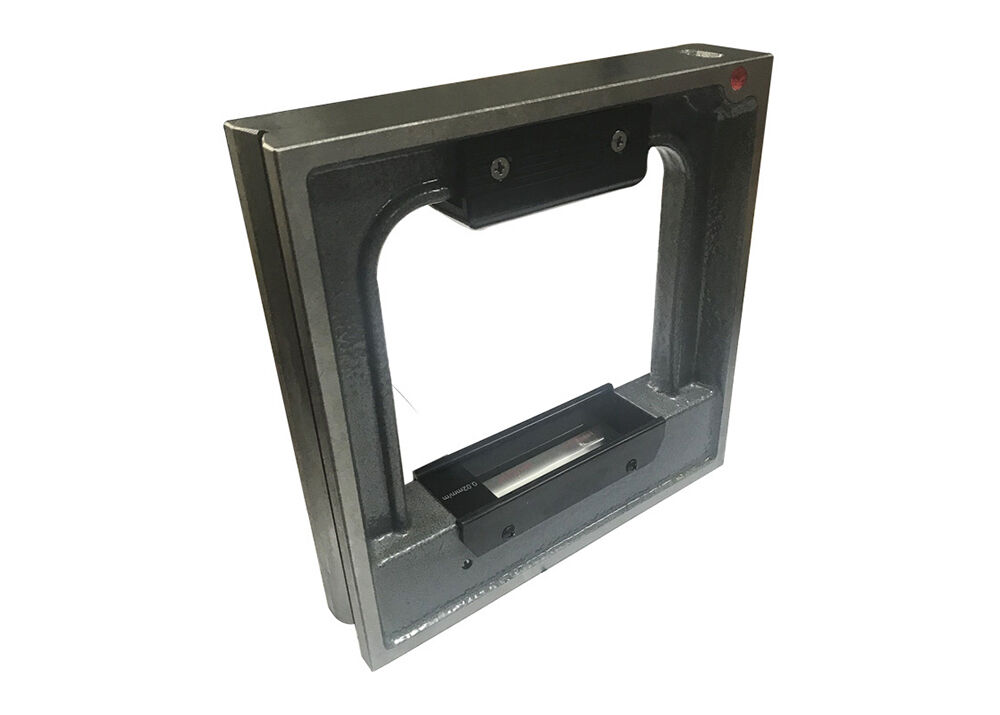

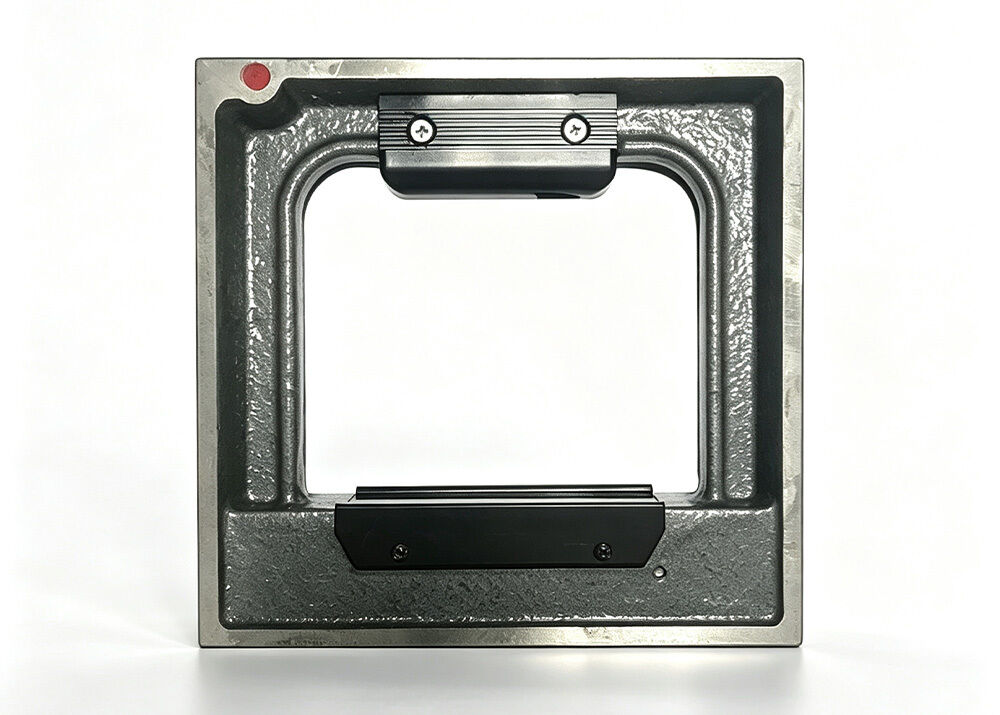

La nostra serie KM-200K è la nostra livella quadra di precisione utilizzata principalmente per verificare la rettilineità di varie macchine utensili e attrezzature,nonché per garantire la correttezza delle posizioni orizzontali e verticali di installazione, risultando semplice da usare;è sufficiente posizionarla sulla superficie da misurare e, osservando la posizione della bolla della livella, è possibile determinare se l'oggetto è orizzontale o verticale.

La nostra livella quadra offre un'elevata precisione, in grado di soddisfare le diverse esigenze di accuratezza di misura, e può solitamente raggiungere un intervallo di precisione compreso tra 0,02 mm/m e 0,05 mm/m. Inoltre, il corpo principale è realizzato con materiali dotati di ottima rigidità, resistenza all'usura e prestazioni stabili, rendendo i risultati di misurazione più stabili e affidabili.

Dettagli rapidi:

1. Materiale in ghisa.
2. Disponibile in tutte le dimensioni: 150 mm, 200 mm, 250 mm e 300 mm.

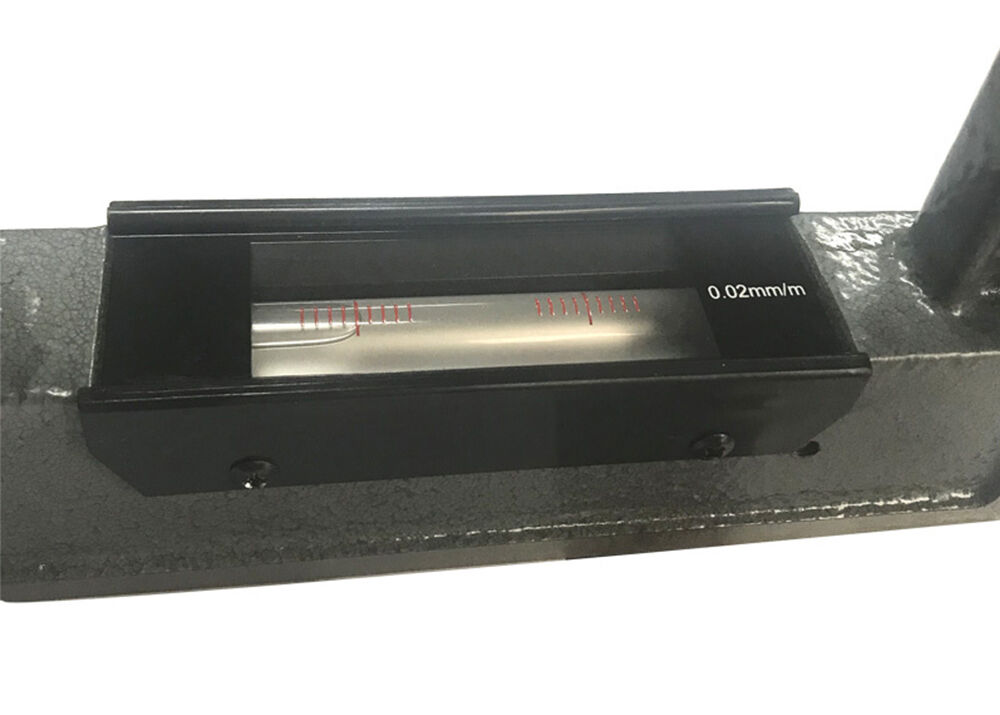

3. Risoluzione/graduazione di 0,02 mm/m e 0,05 mm/m opzionale

Questa livella quadra viene utilizzata per controllare la rettilineità di varie macchine e guide di altre attrezzature

e la correttezza delle posizioni di installazione orizzontali e verticali. Può anche verificare piccoli angoli di inclinazione.

Specifiche tecniche:

Precauzioni:

1. Pulizia e protezione. Prima dell'uso, utilizzare benzina non corrosiva per rimuovere l'olio antiruggine dalla

    superficie di lavoro e asciugarla con filato di cotone assorbente. Dopo l'uso, è necessario pulire nuovamente la

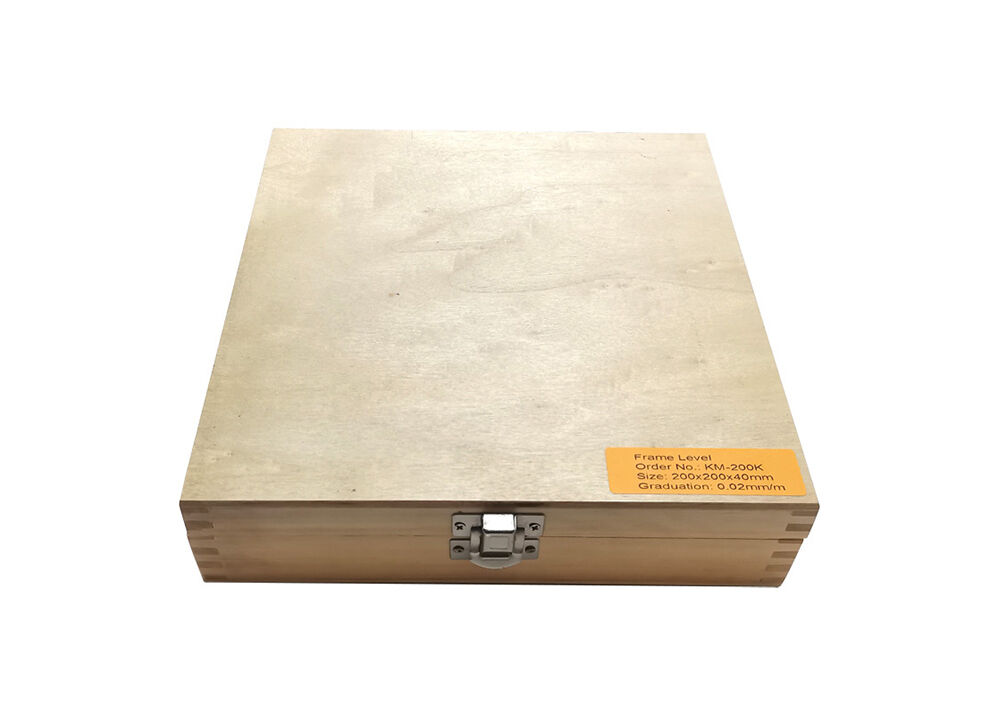

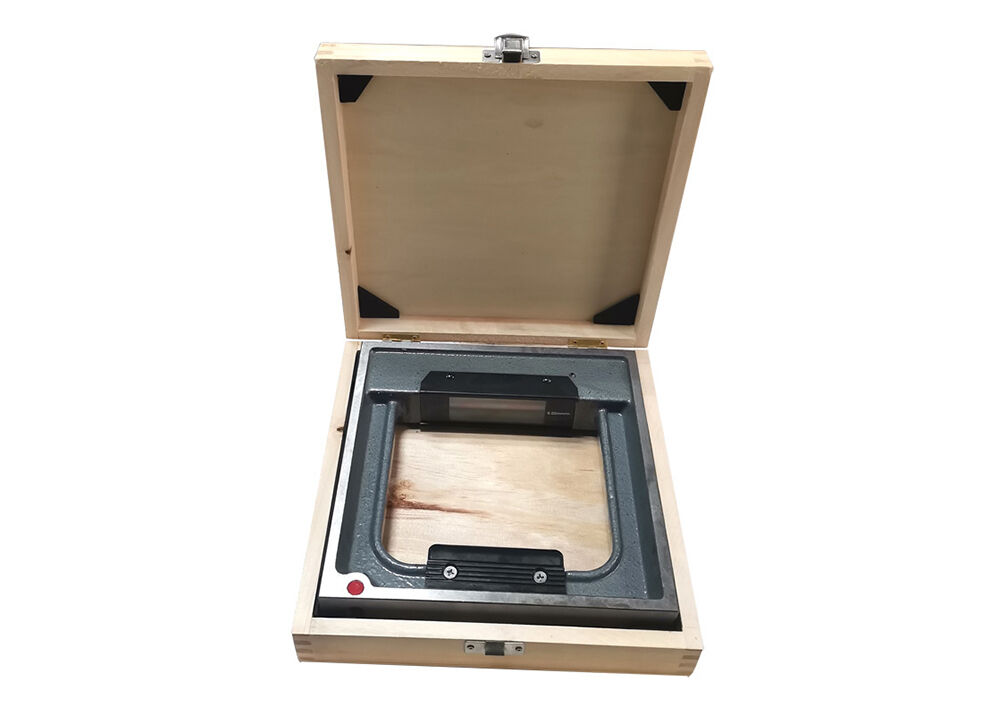

    superficie di lavoro, applicare olio antiruggine privo di acqua e privo di acidi, coprirla con carta antiumidità, riporla nella scatola

    e conservarla in un luogo asciutto.

2. Effetti della temperatura. Le variazioni di temperatura possono causare errori di misurazione. Prima dell'uso, la livella a bolla deve

    essere collocata in un ambiente stabile e lasciata acclimatare alla temperatura ambiente prima dell'utilizzo.

3. Misurazione e lettura. Durante la misurazione, la bolla deve essere completamente ferma prima di poter eseguire la lettura. La linea visiva

    deve essere allineata perpendicolarmente alla fiala della livella per evitare errori di parallasse che influenzino la precisione della lettura. Quando si misura

    il piano orizzontale, la deviazione di lettura a 180° deve essere verificata nella stessa posizione e direzione,

    e le due letture devono coincidere, altrimenti è necessario tenere conto dell'influenza della deviazione strumentale.

4. Movimentazione e conservazione. Durante l'uso, maneggiare con cura per evitare urti e attriti, in modo da non

    danneggiare o compromettere la precisione di misura. Durante la conservazione, proteggere anche dalla luce solare diretta

    e da fonti di luce intensa.

5. Calibrazione. Prima dell'uso, deve essere calibrata per garantire che l'errore di zero non sia superiore a 1/10 di divisione.

Applicazioni:

La livella quadra trova un'ampia gamma di applicazioni nell'edilizia, nelle costruzioni stradali, nella produzione meccanica, nelle biblioteche, negli stadi

e in altre opere ingegneristiche. Gli usi specifici sono i seguenti:

1. Progettazione del paesaggio: nella progettazione di aree verdi come giardini, parchi e piazze, è necessario considerare

    l'orizzontalità e la verticalità del terreno per garantire l'estetica e la stabilità del paesaggio.

2. Costruzione di edifici: durante il processo di costruzione edile, è necessario misurare l'orizzontalità e

    la verticalità di pareti, pavimenti, tetti, ecc., per garantire la solidità e la stabilità dell'edificio.

3. Costruzione stradale: durante la costruzione di strade, occorre misurare la planarità e la pendenza del manto stradale

    per garantire la corretta scorrevolezza della strada.

4. Produzione meccanica: durante le lavorazioni meccaniche, è necessario misurare l'orizzontalità e la verticalità del bancale della macchina

     per garantire la precisione e la qualità della lavorazione.

5. Biblioteche: quando si dispongono le scaffalature in biblioteca, è necessario misurare l'orizzontalità e la verticalità

   degli scaffali per garantire che non risultino inclinati, compromettendo la disposizione e la consultazione dei libri.

6. Stadi e impianti sportivi: nella costruzione di stadi, è necessario misurare l'orizzontalità e la verticalità dei campi,

    delle piste di atletica e delle attrezzature per garantire la sicurezza degli atleti e la regolarità della competizione.

FAQ:

Q1: A cosa serve principalmente la livella quadra serie KM-200K?
A1: Viene utilizzata principalmente per verificare la rettilineità di varie macchine utensili e attrezzature, verificare l'accuratezza delle posizioni di installazione orizzontali e verticali e rilevare piccoli angoli di inclinazione. È ampiamente impiegata nella produzione meccanica, nell'edilizia, nell'ingegneria stradale e in altri settori.
Q2: Di che materiale è fatta la livella quadra KM-200K?
A2: Il corpo principale adotta una struttura in ghisa ad elevata rigidità, buona resistenza all'usura e prestazioni stabili per garantire risultati di misura costanti e affidabili.
Q3: Quali dimensioni e graduazioni sono disponibili per questa livella quadra?
A3: Le dimensioni disponibili includono 150 mm, 200 mm, 250 mm e 300 mm. Sono disponibili due graduazioni opzionali: 0,02 mm/m e 0,05 mm/m per soddisfare diverse esigenze di precisione.
