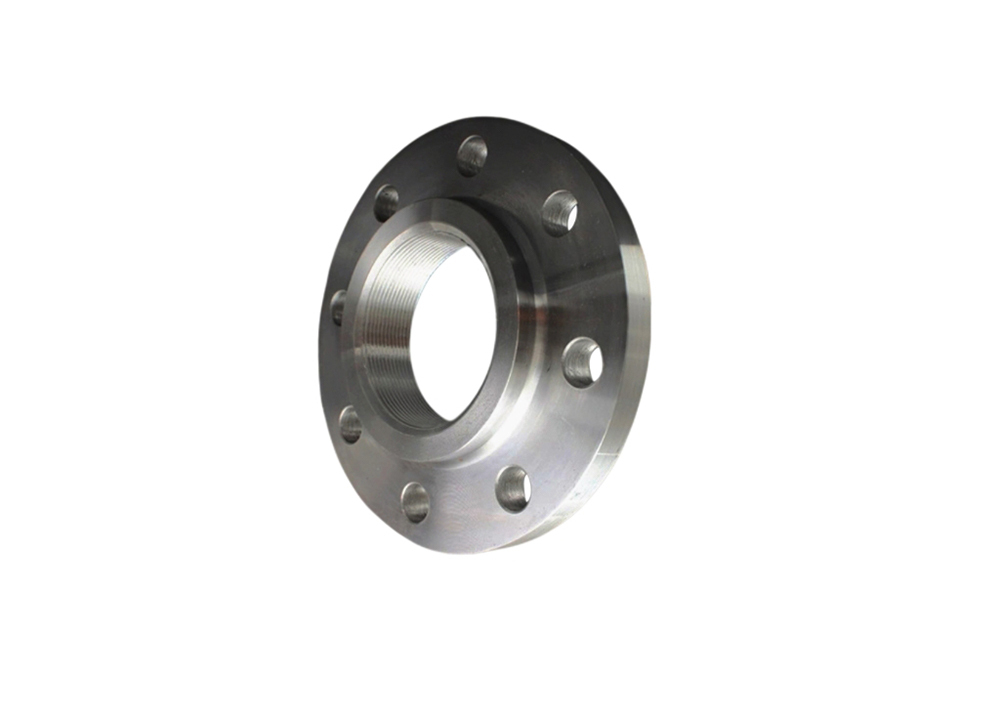

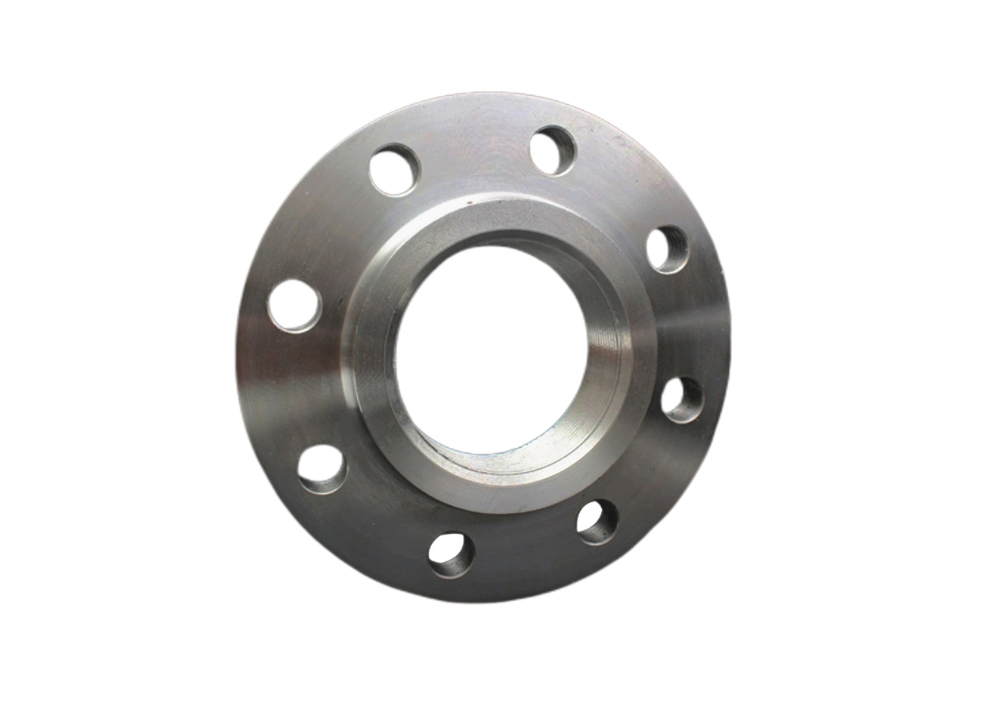

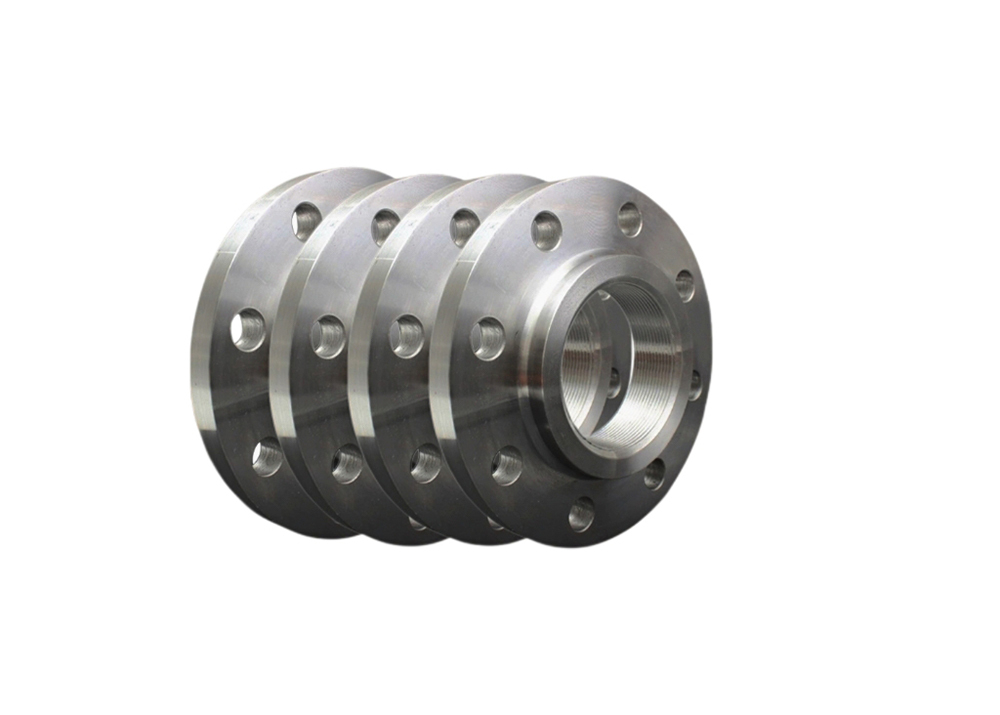

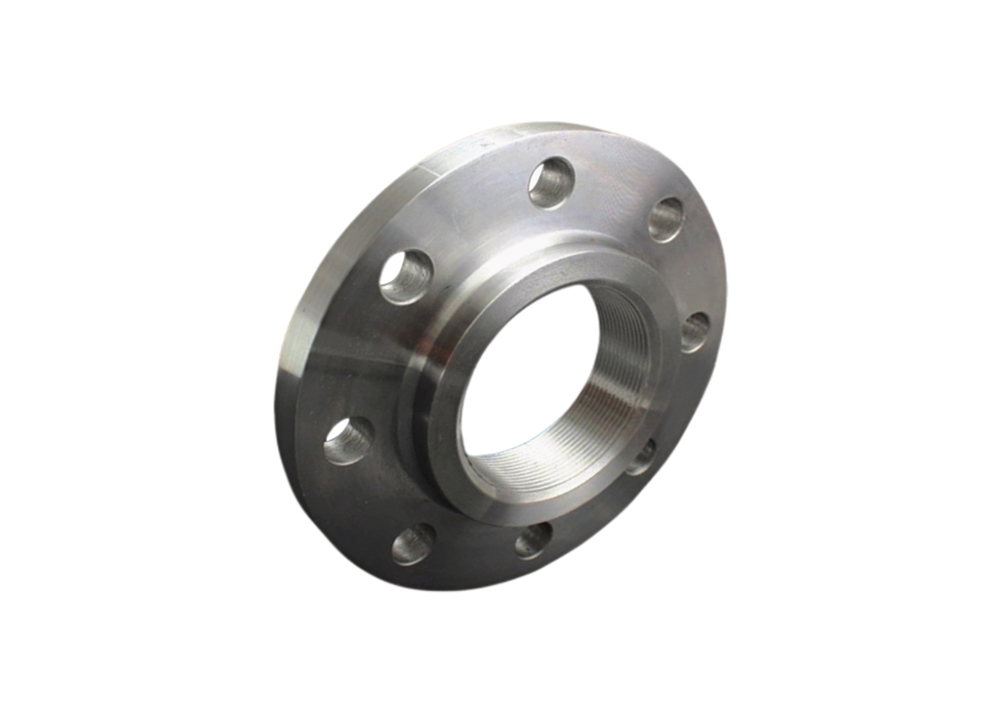

Flancia a filettatura di titanio NPS 1/2
,Classe 150
,flange in titanio forgiato
-
Designazione del materialeTA1,TA2,TA9,TA10,GR1,GR2,GR7,GR12,GR16,N5,N6,N7 ecc.
-
MisurareNPS 1/2-NPS 6
-
OEM/ODMDisponibile
-
PressioneClasse 150, Classe300
-
TecnicheForgiato
-
Superficie di tenutaRF, FF
-
Luogo di origineShaanxi, Cina
-
MarcaVOTECH
-
CertificazioneASME,ANSI
-
Numero di modelloClasse150
-
Imballaggi particolariEsportazione di legno standard di esportazione o può essere personalizzato
-
Tempi di consegna7-15 giorni
-
Termini di pagamentoL/C, D/A, D/P, MoneyGram, Western Union, T/T.
-
Capacità di alimentazione100ton/mese
NPS 1/2-6 di classe 150 RF/FF forgiato
Raccordi per tubi flangiati filettati in titanio forgiato e lavorato a CNC
Le flange filettate in titanio sono raccordi terminali per tubi realizzati in titanio o leghe di titanio non ferrosi. Utilizzano collegamenti filettati anziché saldature, utilizzando l'alesaggio interno della flangia lavorato per formare filettature per tubi. I vantaggi includono la facilità di installazione e manutenzione e sono adatti per sistemi di tubazioni in cui la saldatura non è consentita, in particolare in ambienti a bassa pressione.
Le flange filettate in lega di titanio sono disponibili in dimensioni da NPS 1/2 a NPS 6 e sono disponibili anche progetti personalizzati basati sulle specifiche o sui disegni dei clienti. Le nostre flange in titanio sono prodotte in stretta conformità agli standard internazionali ASME per soddisfare le diverse esigenze dei nostri clienti globali.
Le flange per tubi filettate in titanio sono ampiamente utilizzate nei sistemi di tubazioni in settori come la lavorazione chimica, la raffinazione del petrolio, l'ingegneria offshore, la produzione di energia, i prodotti farmaceutici e la trasformazione alimentare. Sono particolarmente adatte per la gestione di fluidi altamente corrosivi come acido cloridrico, acido solforico e acqua di mare. L'elevata resistenza alla corrosione del titanio gli consente di mantenere l'integrità strutturale e l'affidabilità della tenuta in ambienti difficili, riducendo significativamente i costi di manutenzione e prolungando la durata delle apparecchiature. Inoltre, rispetto alle tradizionali flange in acciaio inossidabile o acciaio al carbonio, le flange in titanio offrono un peso inferiore, rendendole preziose per applicazioni di fascia alta che richiedono una riduzione del peso.
Specifiche del prodotto
- Standard:ASME, ANSI
- Designazione del materiale:TA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7 ecc.
- Dimensione:NPS 1/2-NPS 6
- OEM e ODM:Disponibile
- Pressione:Classe 150, Classe 300
- Tecniche:Forgiato
- Superficie di tenuta:RF, FF
- Tipo:Flangia filettata
- Imballaggio:Cassa di legno standard per l'esportazione o può essere personalizzato
- Applicazione:Petrolio, chimica, cantieristica navale, farmaceutica, metallurgia, macchinari, gomito di stampaggio, alimenti e altre industrie
Specifiche dimensionali Classe 150 (mm)
|
Dimensione nominale |
Diametro esterno del tubo d'acciaio |
Dimensione di connessione |
Spessore flangia |
L'estremità grande del collo della flangia |
Altezza flangia |
Specifiche filettatura tubo Rc o NPT |
|||||
|
DN |
NPS |
Diametro esterno flangia |
Il diametro del cerchio centrale del foro del bullone |
Diametro del foro del bullone |
Bullone |
Il numero di fori per bulloni |
|||||
|
15 |
1/2 |
21.3 |
90 |
60.3 |
16 |
M14 |
4 |
9.6 |
30 |
14 |
1/2 |
|
20 |
3/4 |
26.9 |
100 |
69.9 |
16 |
M14 |
4 |
11.2 |
38 |
14 |
3/4 |
|
25 |
1 |
33.7 |
110 |
79.4 |
16 |
M14 |
4 |
12.7 |
49 |
16 |
1 |
|
32 |
1-1/4 |
42.4 |
115 |
88.9 |
16 |
M14 |
4 |
14.3 |
59 |
19 |
1-1/4 |
|
40 |
1-1/2 |
48.3 |
125 |
98.4 |
16 |
M14 |
4 |
15.9 |
65 |
21 |
1-1/2 |
|
50 |
2 |
60.3 |
150 |
120.7 |
18 |
M16 |
4 |
17.5 |
78 |
24 |
2 |
|
65 |
2-1/2 |
76.1 |
180 |
139.7 |
18 |
M16 |
4 |
20.7 |
90 |
27 |
2-1/2 |
|
80 |
3 |
88.9 |
190 |
152.4 |
18 |
M16 |
4 |
22.3 |
108 |
29 |
3 |
|
100 |
4 |
114.3 |
230 |
190.5 |
18 |
M16 |
8 |
22.3 |
135 |
32 |
4 |
|
125 |
5 |
139.7 |
255 |
215.9 |
22 |
M20 |
8 |
2.3 |
164 |
35 |
5 |
|
150 |
6 |
168.3 |
280 |
241.3 |
22 |
M20 |
8 |
23.9 |
192 |
38 |
6 |
Domande frequenti
1. Quali sono le prestazioni eccezionali della flangia filettata in titanio in termini di resistenza alla corrosione?
Le flange filettate in titanio hanno una resistenza estremamente elevata ai mezzi corrosivi come l'acqua di mare e gli ioni cloruro. La loro resistenza alla corrosione supera di gran lunga quella dell'acciaio inossidabile e dell'acciaio al carbonio e sono particolarmente adatte per ambienti difficili come l'industria marina e chimica.
2. Le flange filettate in titanio necessitano di ulteriori misure antiruggine?
Non c'è bisogno. Le flange filettate in titanio possono essere utilizzate a lungo senza rivestimento o protezione catodica, evitando il rischio di ruggine e riducendo significativamente i requisiti di manutenzione.
3. Dove risiede il vantaggio di leggerezza delle flange in titanio?
Il titanio ha una resistenza prossima a quella dell'acciaio, ma la sua densità è solo il 60% di quella dell'acciaio, il che gli consente di ridurre significativamente il peso delle apparecchiature in settori come l'aerospaziale e la cantieristica navale, pur mantenendo un'elevata capacità di carico.
4. Come si comporta la flangia in titanio in ambienti a bassa temperatura?
Le flange in titanio possono ancora mantenere un'eccellente tenacità in ambienti a temperature ultra-basse (come azoto liquido e ossigeno liquido), rendendole una scelta ideale per l'ingegneria criogenica.
5. Qual è la resistenza alle alte temperature delle flange in titanio?
Le leghe di titanio (come TA2 e TA9) possono mantenere proprietà meccaniche stabili a temperature elevate di 300-500℃ e alcuni materiali possono persino resistere a temperature più elevate per un breve periodo di tempo.
6. Come resistono le flange in titanio all'ossidazione ad alta temperatura?
Ad alte temperature, sulla superficie del titanio si forma una fitta pellicola di ossido, che può isolare efficacemente l'ossigeno e impedire un'ulteriore ossidazione del materiale.
7. Perché la durata delle flange in titanio è più lunga di quella dell'acciaio inossidabile?
In ambienti corrosivi, la durata delle flange in titanio può essere più di dieci volte superiore a quella dell'acciaio inossidabile e non richiedono quasi alcuna manutenzione, con conseguente riduzione del costo totale del ciclo di vita.
8. Perché le flange in titanio sono ancora economiche nonostante il loro elevato costo iniziale?
Sebbene il costo di acquisto iniziale delle flange in titanio sia relativamente elevato, la loro durata estremamente lunga e i requisiti di manutenzione molto bassi riducono significativamente il costo di utilizzo a lungo termine, rendendo le loro prestazioni economiche complessive migliori.
9. Le flange in titanio sono adatte per l'industria farmaceutica e alimentare?
Sì. Il titanio ha biocompatibilità non tossica e innocua e la purezza del suo materiale è elevata, soddisfacendo pienamente i severi requisiti igienici di settori come i prodotti farmaceutici e la trasformazione alimentare.
10. Come sono le proprietà di lavorazione e saldatura delle flange in titanio?
Le flange in titanio supportano vari metodi di saldatura come la saldatura TIG e la saldatura al plasma, con un'elevata resistenza della saldatura. Possono anche essere progettate in forme di interfaccia come saldatura piana, saldatura di testa e saldatura filettata, per soddisfare i requisiti di diversi sistemi di tubazioni.
